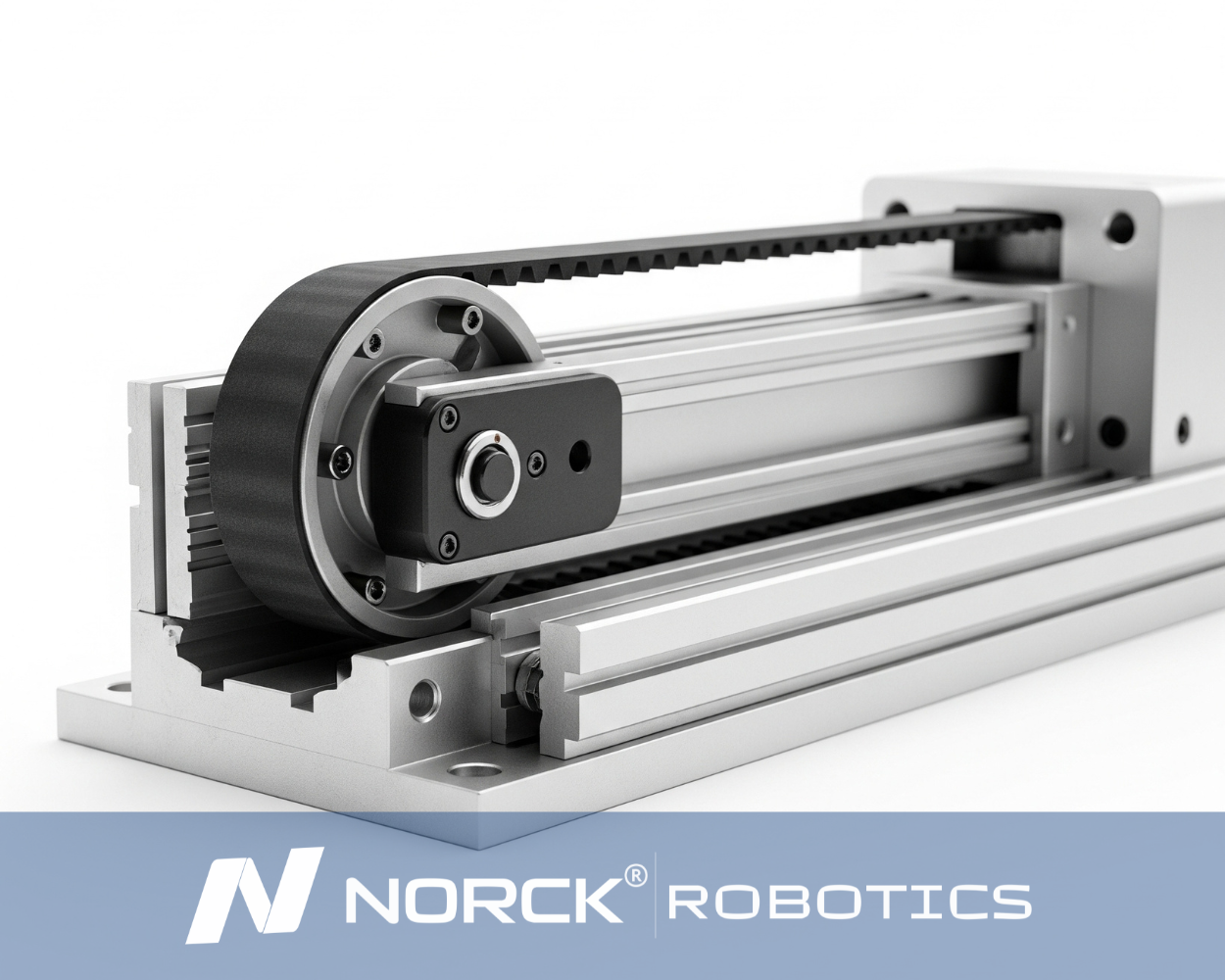

Un Módulo Lineal Accionado por Correa es un sistema de movimiento lineal que utiliza un mecanismo de correa de distribución y polea para convertir el movimiento rotativo en movimiento lineal suave y rápido. Se utiliza ampliamente en aplicaciones de automatización donde la alta velocidad, la longitud de carrera prolongada y la eficiencia de costos son más importantes que la precisión extrema o la capacidad de carga pesada.
Un actuador lineal accionado por correa consta de una correa de distribución reforzada, poleas motrices e inactivas, un sistema de guía lineal y un motor (servo o paso a paso). Cuando el motor gira la polea motriz, la correa se mueve a lo largo del eje, llevando el carro o la carga consigo en una trayectoria lineal controlada.
Un sistema de accionamiento por correa genera movimiento lineal al convertir el movimiento rotatorio de un motor en movimiento en línea recta. Este sistema utiliza una correa continua en bucle, generalmente hecha de caucho o material reforzado, enrollada alrededor de al menos dos poleas: una conectada a un motor y una o más poleas locas.
Cuando el motor gira, la polea de accionamiento se gira. Dado que la correa está enrollada en la polea, gira junto con la polea. Si la correa está fijada a cualquier parte móvil de algún módulo, como una plataforma o un carro, la parte es simplemente arrastrada por la trayectoria de la correa, creando así movimiento lineal.
Este mecanismo se utiliza ampliamente en impresoras 3D, máquinas tipo CNC y sistemas de transporte debido a su funcionamiento eficiente, relativamente silencioso y suave en una distancia definida.
Los sistemas de transmisión por correa tienen distintas ventajas que explican su popularidad en numerosos sistemas mecánicos y de automatización:
En general, los sistemas de transmisión por correa pesan menos que los sistemas de engranajes o cadena. Sin embargo, las correas se fabrican utilizando materiales flexibles como caucho, poliuretano o compuestos, lo que reduce aún más el peso total de la máquina. Por lo tanto, las transmisiones por correa son más adecuadas para aplicaciones que exigen reducción de peso, como sistemas robóticos o equipos portátiles.
Las transmisiones por correa pueden funcionar a velocidades bastante altas con muy pocas vibraciones o ruido. Con menor fricción y sin contacto metal con metal como el que se encuentra en los sistemas de cadena o engranajes, las correas pueden seguir funcionando según sea necesario bajo rotaciones de motor elevadas. Las aplicaciones en las que estas características hacen que el producto sea ideal incluyen movimientos muy rápidos y operaciones extremadamente suaves, como en impresoras 3D y líneas de producción automatizadas.
La otra ventaja principal de los sistemas de transmisión por correa es la transferencia de movimiento a distancias más largas entre componentes. A diferencia de los engranajes, que requieren ensamblajes muy cercanos, un sistema de correa puede funcionar bien a largas distancias sin degradación del rendimiento. Esto significa flexibilidad en el diseño de la máquina y un diseño mecánico más fácil para sistemas grandes o modulares.
En cuanto a precisión, confiabilidad y suavidad en el movimiento lineal, el diseño del Módulo Lineal Accionado por Correa mencionado anteriormente sería apropiado para diversas aplicaciones de automatización. Este módulo es particularmente ventajoso para los siguientes usos:
Este diseño proporciona una combinación de durabilidad, alta velocidad y bajo mantenimiento, lo que lo convierte en una solución versátil para muchas industrias que buscan soluciones de automatización eficientes y efectivas.
Norck Robotics, como división de Norck, opera orgullosamente bajo la certificación ISO 9001:2015.
Los aspectos clave incluyen:
Esta certificación refleja el compromiso continuo de Norck Robotics con la calidad y el rendimiento.
Haga clic aquí para ver nuestra certificación ISO.
Al comparar módulos lineales accionados por correa y sistemas accionados por tornillo, resulta evidente que algunas de sus diferencias principales se encuentran en la capacidad de carga y la precisión.
Los módulos lineales accionados por correa generalmente operan con cargas ligeras o moderadamente pesadas, por lo que sus capacidades de carga tienden a ser generalmente más bajas que las de los sistemas accionados por tornillo. Para estas aplicaciones, constituyen una ventaja dado que el peso no es una preocupación importante.
Por el contrario, los sistemas accionados por tornillo aprovechan bien la ventaja de mayores capacidades de carga. De hecho, se adaptan bien a aplicaciones donde las cargas se mueven con gran fuerza y estabilidad. El accionamiento por tornillo, con su ventaja mecánica, permite manejar pesos mucho más pesados y operar bajo esfuerzos enormes.
En lo que respecta a precisión, los módulos lineales accionados por correa ofrecen una precisión razonable pero pueden encontrar contragolpe debido a la elasticidad de la correa, que puede experimentar cierto deslizamiento con cargas pesadas y altas velocidades; destaca en aplicaciones donde la velocidad es más importante que el posicionamiento ultrapreciso.
Por otro lado, los sistemas accionados por tornillo son más precisos debido a su conexión mecánica directa entre el tornillo y la tuerca, lo que genera un contragolpe despreciable y una colocación constante. Debido a que máquinas CNC e instrumentos de prueba de alta precisión utilizan esta precisión, se recomendaban mejor para aplicaciones que requieren una precisión muy alta.
Como regla general, existe una velocidad más alta a la que los módulos de correa pueden mover cargas más ligeras, mientras que los módulos de tornillo proporcionan un rendimiento óptimo para aplicaciones de alta carga con mejor precisión. Por lo tanto, es lógico que la mejor opción sea requerida por las características físicas específicas del caso particular en cuestión, más allá de la tarea de automatización a realizar, como velocidad, carga y precisión.
Norck Robotics crea actuadores lineales personalizados impulsados por correa que están específicamente diseñados para el control de movimiento en aplicaciones de carrera larga y rápida bajo automatización, manejo de materiales y robótica ligera. Los sistemas de módulos lineales impulsados por correa de Norck Robotics proporcionan viaje suave, posicionamiento de alta velocidad y alta repetibilidad mientras reducen el peso y los costos del sistema. Ya sea que esté diseñando un transportador simple o una línea de ensamble completamente automatizada, Norck Robotics es su socio escalable: cada actuador impulsado por correa está optimizado para operación silenciosa, de bajo mantenimiento e integración rápida en su proyecto. Nuestros sistemas de actuadores impulsados por correa permiten un control de movimiento confiable sin sacrificar el rendimiento ni la huella.
