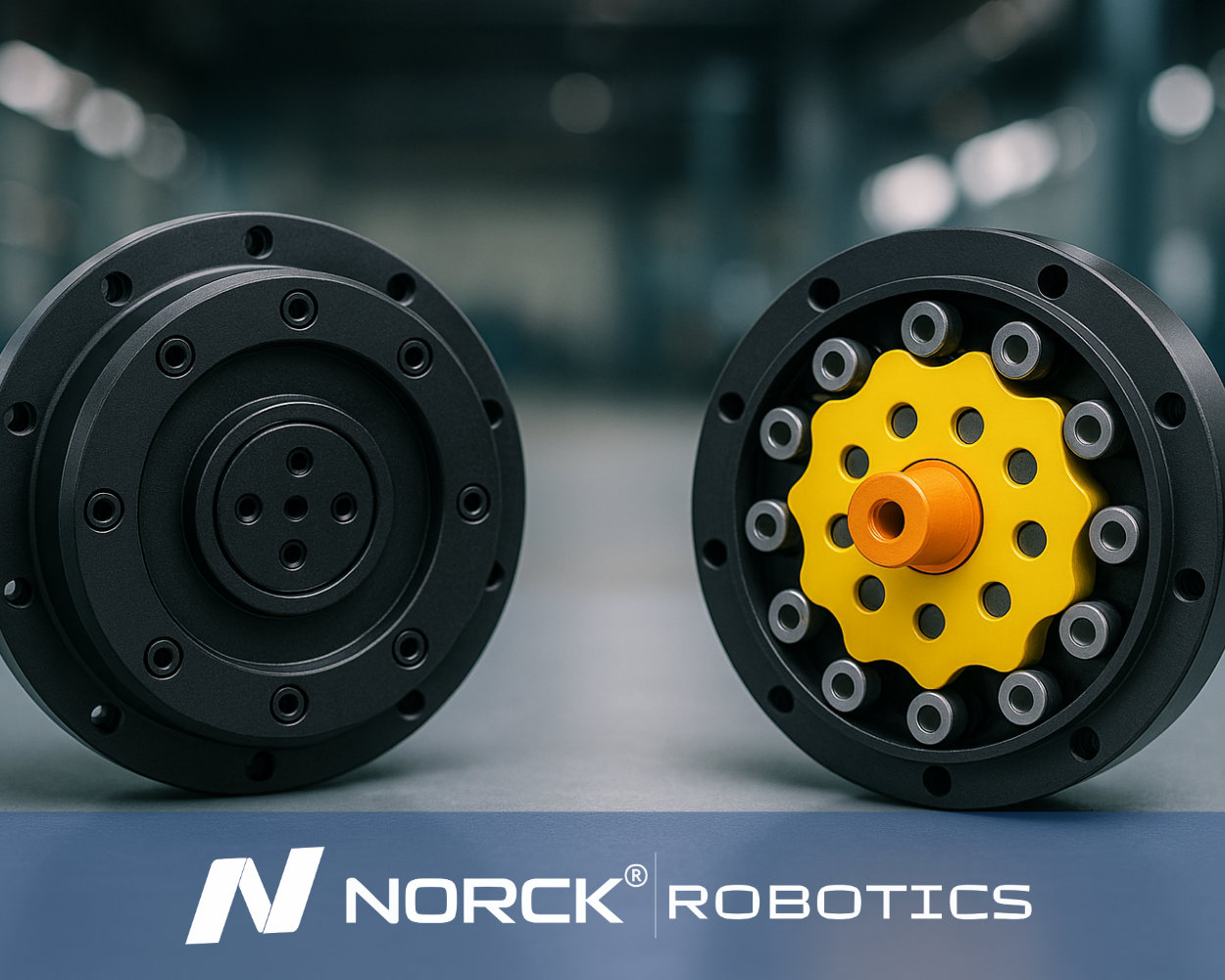

Cajas de cambios planetarias/cicloidales de precisión

Las cajas de cambios planetarias de precisión constan de un engranaje solar central, múltiples engranajes planetarios montados en un portador y un engranaje anular interno. Los atributos clave incluyen:

• Alta densidad de torque: La carga se distribuye entre varios engranajes planetarios, permitiendo relaciones de hasta 20:1 en alojamientos compactos mientras se entrega torque continuo de hasta varios cientos de Nm.
• Eficiencia excepcional (>95 %): Los contactos rodantes minimizan la fricción; las pérdidas típicas son inferiores al 5 %, reduciendo la acumulación de calor.
• Bajo juego (<1 minuto de arco): La fabricación de precisión y los portadores precargados mantienen la holgura por debajo de un minuto de arco, asegurando posicionamiento exacto.
• Larga vida útil: La distribución uniforme de carga y los aceros de alta calidad (a menudo cementados o endurecidos por inducción) proporcionan vidas útiles L10 superiores a 10 000 horas bajo cargas nominales.
• Lubricación integrada: Las opciones de grasa sintética precargada en fábrica o baño de aceite respaldan funcionamiento continuo o intermitente con mantenimiento mínimo.
• Amplio rango de velocidades: Clasificadas para velocidades de entrada de hasta 8 000 rpm, ideal para aplicaciones de motor de alta velocidad sin reducción de velocidad.

Los reductores cicloidales utilizan una leva excéntrica de entrada para accionar una placa lobulada que engrana con pasadores estacionarios, produciendo salida mediante movimiento inverso. Sus características distintivas son:

• Relaciones de reducción ultra altas: Las unidades de una sola etapa comúnmente logran relaciones de 30:1 a 100:1; los diseños multietapa superan 10 000:1 sin apilar grandes conjuntos de engranajes.
• Huelgo prácticamente nulo: El movimiento cicloidal cancela inherentemente el juego, proporcionando un posicionamiento de cero juego verdadero crítico para la robótica de precisión.
• Capacidad extrema de carga de impacto: El área de contacto leva-pasador maneja cargas de impacto de hasta el 500 % del par nominal sin daño.
• Durabilidad robusta: Pocas superficies deslizantes y un rodamiento de elementos rodantes en la leva excéntrica presagian intervalos de mantenimiento superiores a 20 000 horas.
• Rigidez estática alta: El rotor multilobulado y el engrane de anillo con pasador resisten la deformación elástica bajo carga, preservando la precisión bajo fuerzas variables.
• Eficiencia alrededor del 90–93 %: Ligeramente inferior a los tipos planetarios debido al deslizamiento localizado, pero suficiente para aplicaciones de servicio intermitente y alto par.

La elección entre engranajes planetarios y cicloidal influye en las métricas principales de un actuador:

• Envolvente de torque y velocidad: Las cajas de engranajes planetarias ofrecen torque continuo a altas rpm, mientras que las unidades cicloidal proporcionan torque máximo excepcional a bajas velocidades.
• Histéresis y repetibilidad: Aunque ambas pueden lograr menos de 1 arcominuto, los accionamientos cicloidal garantizan una caja de engranajes de histéresis absolutamente cero bajo carga, lo que produce una deriva posicional < 10 µm.
• Comportamiento térmico: Las unidades planetarias funcionan más frías a velocidad alta continua; los reductores cicloidal generan más calor localizado bajo cargas de choque pero lo dispersan rápidamente.
• Tamaño y peso: Para un torque continuo dado, las cajas de engranajes planetarias suelen ser 20 % más pequeñas y ligeras. Las unidades cicloidal, aunque ligeramente más grandes, manejan sobrecargas intermitentes con vidas útiles más largas.
• Mantenimiento y vida útil: Los engranajes planetarios dependen de la lubricación optimizada e inspección periódica; las superficies de desgaste mínimo de los accionamientos cicloidal a menudo permiten operación sellada de por vida.

Caja de engranajes planetaria de precisión

• Ideal para: Articulaciones robóticas de alta velocidad, mesas rotativas CNC, accionamientos de husillo.

• Por qué: Eficiencia superior a alta velocidad, forma compacta, precisión de subminuto de arco y tolerancia moderada a choques.

Reductor cicloidal

• Ideal para: Robots de carga útil pesada, alimentadores de prensa, transportadores de indexación

• Por qué: Picos de torque máximo, cero holgura bajo carga, resistencia excepcional a cargas de choque y relaciones de reducción infinitas en etapas mínimas.


Su selección depende de si su aplicación prioriza el rendimiento sostenido a alta velocidad y calor mínimo (planetario) o una capacidad de torque extremo con precisión máxima bajo cargas intermitentes y pesadas (cicloidal).

• Cajas de engranajes de alta precisión y bajo juego para mantener el control posicional en aplicaciones de robótica, automatización e indexación.
• Compactas y de alto torque para lograr alto torque de salida en espacios de instalación reducidos.
• Diseño de caja de engranajes planetaria de precisión para operaciones de alta velocidad y bajo ruido.
• Opciones cicloidal para carga de impacto cajas de engranajes cicloidal de precisión diseñadas para absorber el impacto y reducir el desgaste en aplicaciones de carga de impacto severa.
• Apoyo de experiencia de Robótica Norck orientación integral desde la selección de la caja de engranajes hasta la implementación de un sistema de movimiento completo.
